水電解装置システムを軸に、
お客様の持続可能な
事業実現に貢献する。
私たちは、水素製造技術だけでなく、
プラント全体のエネルギー効率や
経済性、安定運用まで見据え、
水素活用の実現に向けて
お客様と伴走したいと思っています。
確かなエンジニアリングによって、
水素を持続可能な事業価値へと
変えていきます。
次世代エネルギーを
つくる世界最高水準の
システム

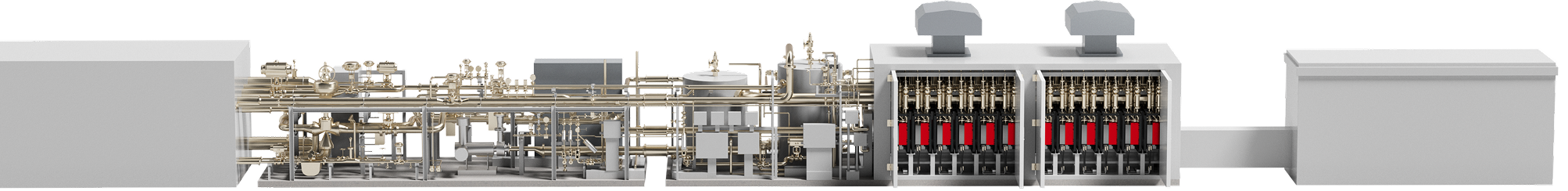

水電解装置システム

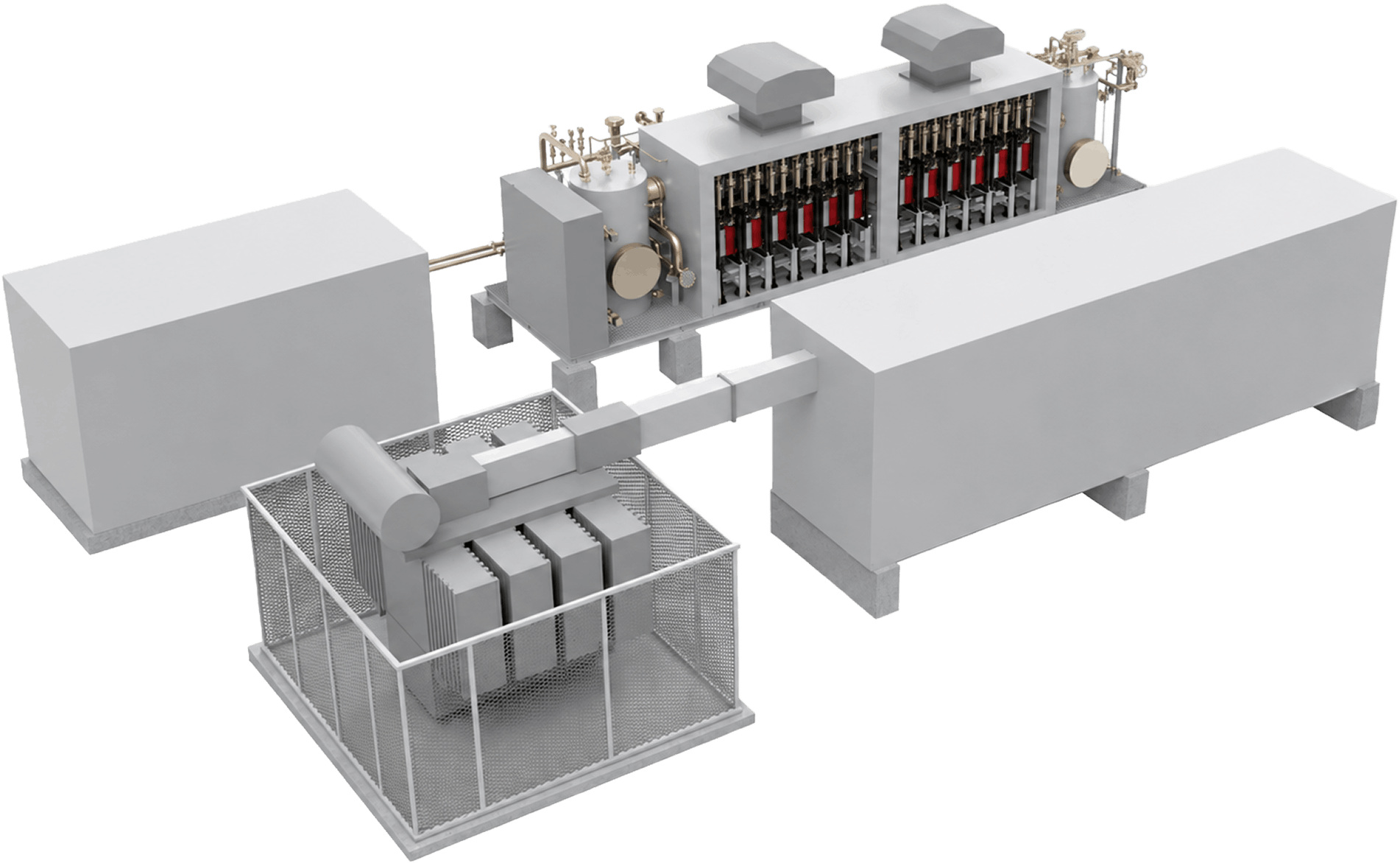

CTXE5000-2A
国内中心の中規模プラントニーズ向け
123

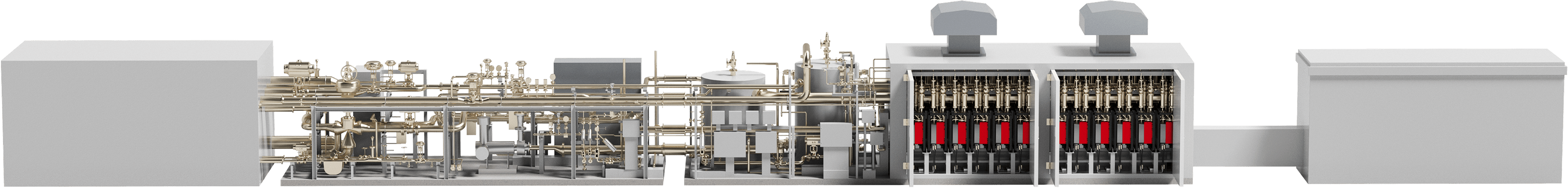

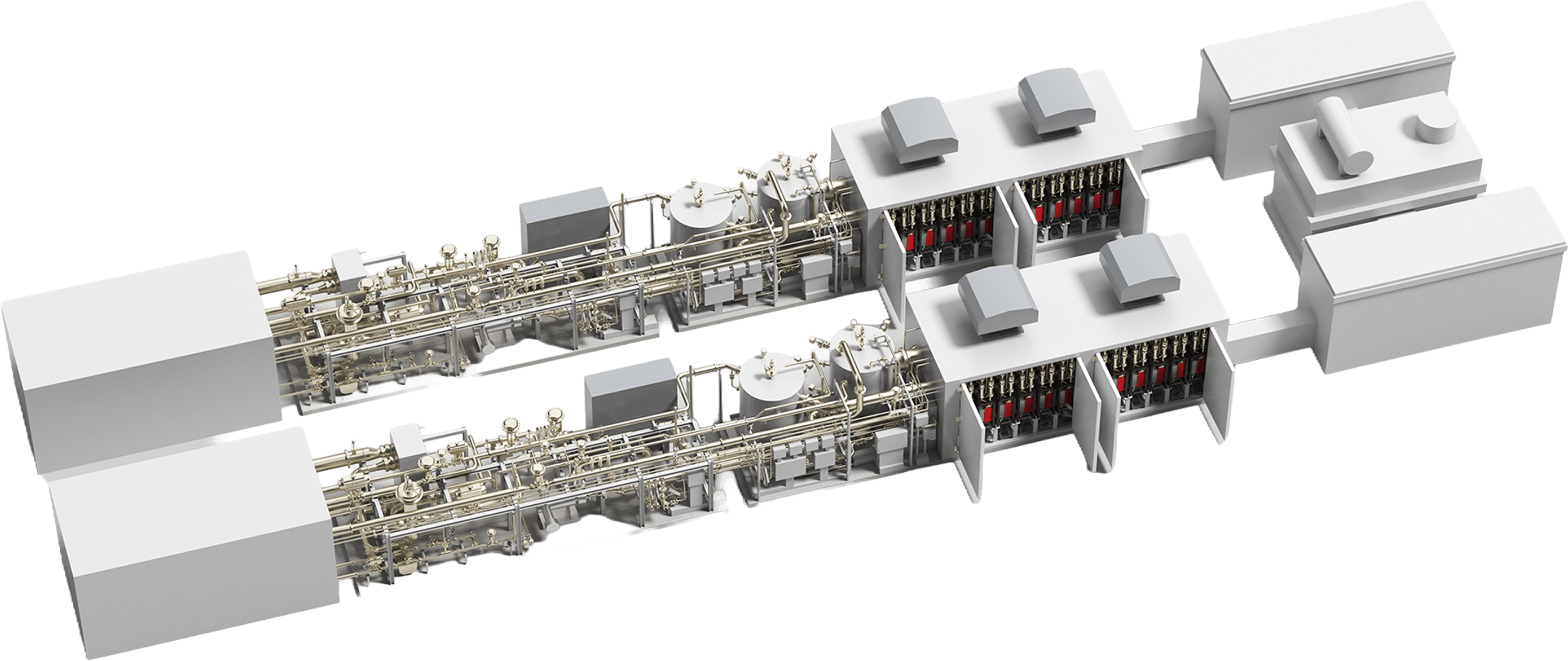

CTXE20000-2A
海外中心の大規模プラントニーズ向け
123
- 1
- イオン交換機
- 2
- 変圧器
- 3
- 整流器
CTXE
5000-2A
- タイプ
- PEM
- セルスタック数
- 12
(400 kW/Stack × 12 pcs.) - 容量
- 5 MW
- 水素製造量
- Approx. 1,100
Nm3/h-H₂
(Approx. 100 kg/h-H₂) - 水素純度
- > 99.9 dry-mol %
飽和水蒸気含む
(ISO 14687 Grade D for Fuel Cell) - 水素出口圧力
- 2 barg
(0.2 MPa) - 電解効率
- AC (with BoP)
52 - 53 kWh/kg-H₂
CTXE
20000-2A
- タイプ
- PEM
- セルスタック数
- 48
(400 kW/Stack × 24 pcs. ×2) - 容量
- 20 MW
- 水素製造量
- Approx. 4,400 Nm3/h-H₂
(Approx. 400 kg/h-H₂) - 水素純度
- > 99.9 dry-mol %
飽和水蒸気含む
(ISO 14687 Grade D for Fuel Cell) - 水素出口圧力
- 2 barg
(0.2 MPa) - 電解効率
- AC (with BoP)
52 - 53 kWh/kg-H₂

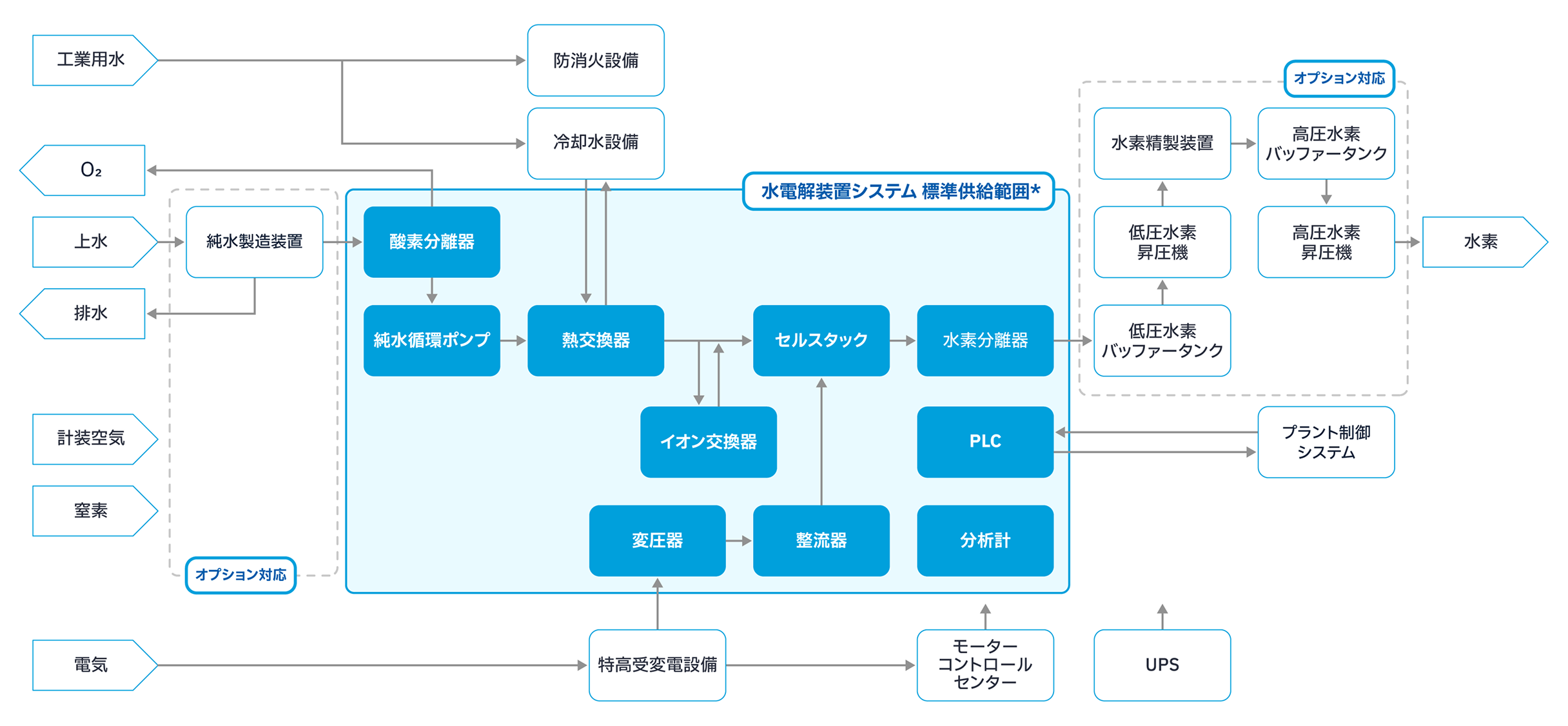

水電解装置システム
ブロックフロー
事業者様のニーズに応じて、
標準供給範囲外の機器、
プラント全体の建設についても
千代田化工建設がサポートいたします。
＊千代田化工建設が提供する水電解装置の標準供給範囲
トヨタ自動車との
パートナーシップ。
得意分野を生かした
共創による高い信頼性。
強みを生かした
パートナーシップにより
誕生した水電解装置。

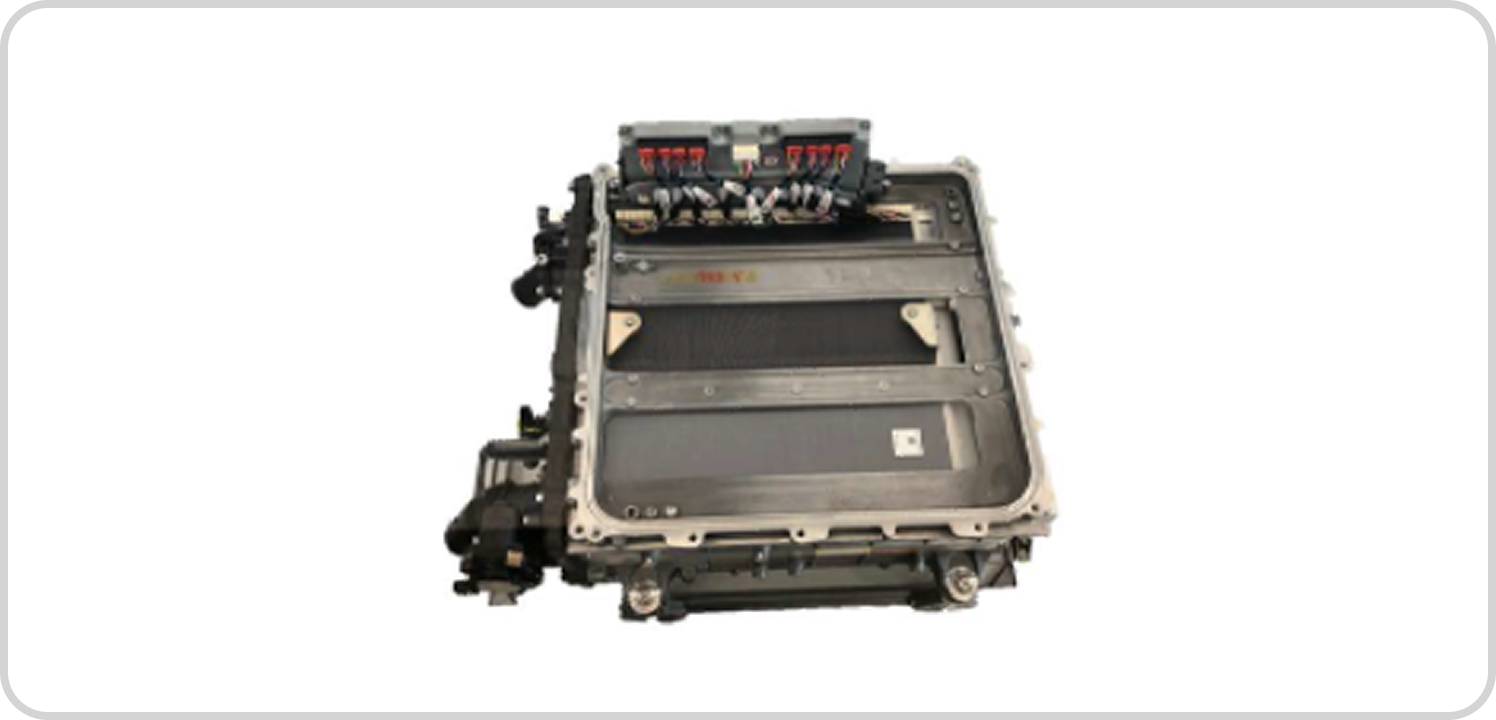

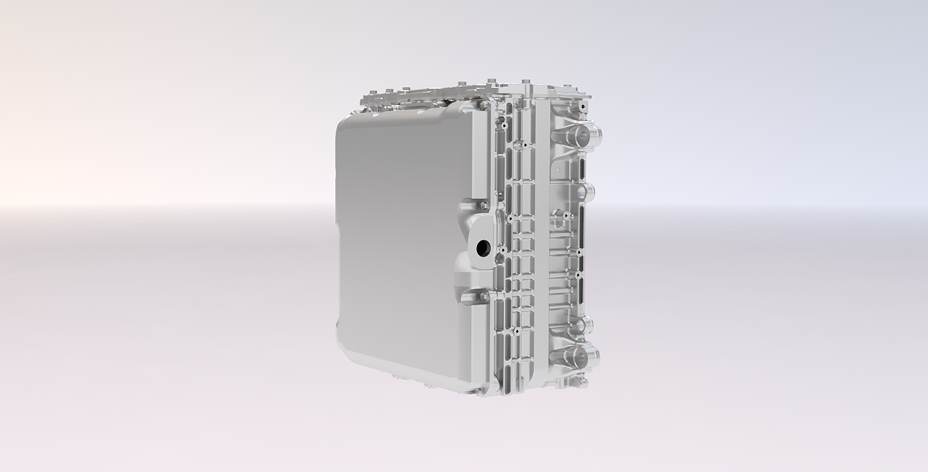

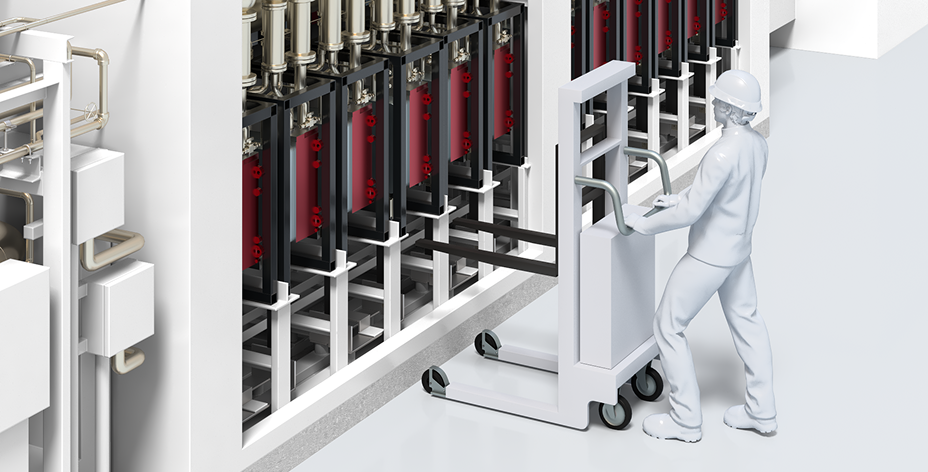

トヨタ自動車が持つ燃料電池技術を用いた、高効率かつコンパクトな水電解セルスタック、そしてその高い品質管理や量産技術と、千代田化工が持つプロセスプラント設計技術やモジュール化技術を融合しました。

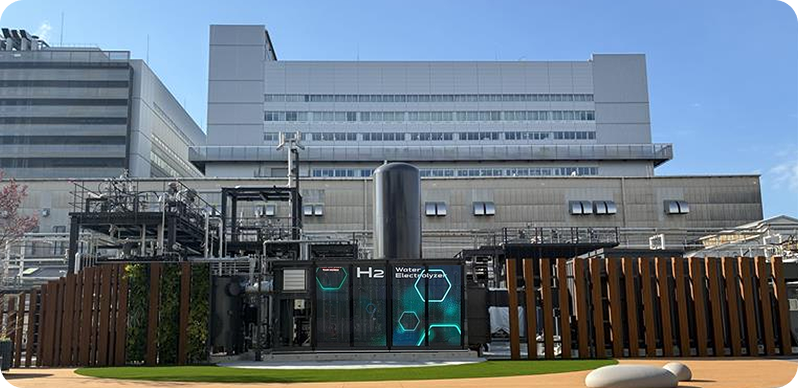

2026年トヨタ本社工場内で完成した実証商用機（5MW級）は、 技術実証だけでなく、サービストレーニングの場としても活用されます。
